Tesla Connector: полный обзор, технические характеристики, совместимость и использование

Tesla Connector - это собственный зарядный разъем компании Tesla, который используется для зарядки электромобилей этой марки. Он позволяет заряжать автомобили как переменным током (AC), так и постоянным (DC), что делает его универсальным для повседневного использования. В Северной Америке этот разъем стал стандартом для автомобилей Tesla, тогда как в Европе компания перешла на CCS Combo 2.

Tesla Connector имеет компактный дизайн и встроенную систему безопасности, которая предотвращает случайное отключение кабеля во время зарядки. Он также поддерживает автоматическую блокировку при подключении, что помогает избежать потери контакта или несанкционированного отключения зарядного устройства. Стоит отметить, что Tesla Connector теперь называется NACS и признан стандартом SAE J3400 в Северной Америке.

Напоминаем, что вы можете приобрести домашние и коммерческие зарядные станции в нашем интернет-магазина также воспользоваться публичными зарядными станциями ECOFACTORкоторые расположены по всей Украине. Для удобного доступа к зарядной инфраструктуре рекомендуем использовать наш мобильное приложениекоторый доступен на iOS и Андроид.

В этой статье подробно рассмотрим особенности Tesla Connector, его технические характеристики, схему контактов, возможности адаптации к другим стандартам, а также сравним его с другими зарядными коннекторами.

Что такое Tesla Connector

Tesla Connector - это запатентованный зарядный разъем, разработанный компанией Tesla для подключения электромобилей к сетям переменного и постоянного тока. В отличие от стандартов CCS или CHAdeMO, Tesla Connector сочетает возможности зарядки AC и DC в одном компактном коннекторе.

Этот разъем используется во всех автомобилях Tesla в Северной Америке и на станциях Supercharger. Он также может быть совместим с некоторыми сторонними зарядными станциями через адаптеры.

Основные особенности Tesla Connector:

• Универсальность (поддержка AC/DC зарядки)
• Компактность
• Встроенная система безопасности
• Автоматическая блокировка при подключении
• Быстрая зарядка на станциях Tesla Supercharger

Технические характеристики

Tesla Connector разработан для эффективной и безопасной зарядки электромобилей в различных условиях - от медленной домашней зарядки до скоростной зарядки постоянным током на станциях Tesla Supercharger. Благодаря унифицированному разъему он сочетает возможности зарядки AC и DC, что уменьшает необходимость использования отдельных портов для различных типов тока.

Коннектор поддерживает двустороннюю коммуникацию между автомобилем и зарядной станцией. Это означает, что перед началом зарядного процесса автомобиль передает состояние батареи и параметры зарядки, а станция регулирует подачу электроэнергии в соответствии с возможностями аккумулятора. Такой механизм предотвращает перегрев батареи и обеспечивает стабильный процесс зарядки.

Физическая конструкция Tesla Connector является компактной и удобной в использовании. В отличие от стандартов CCS или CHAdeMO, он имеет меньший размер и более легкий зарядный кабель, что облегчает подключение. Кроме того, механизм блокировки фиксирует разъем в гнезде во время зарядки, предотвращая случайное отключение.

Основные технические параметры Tesla Connector:

• Тип тока: поддерживает зарядку переменным (AC) и постоянным (DC) током
• Максимальная мощность: до 11-22 кВт при AC и до 250 кВт при DC
• Рабочее напряжение: 240 В для AC и до 1000 В для DC (Supercharger V4).
• Сила тока: до 48 А при AC и до 630 А при DC
• Количество контактов: 5 (L1, L2, PE, PP, CP)
• Механизм блокировки: автоматическое фиксирование коннектора во время зарядки
• Обмен данными: поддержание связи между автомобилем и зарядной станцией для регулирования подачи энергии

Tesla Connector обеспечивает стабильный контакт между автомобилем и зарядной станцией, что минимизирует потери энергии и снижает риск повреждения аккумулятора. В случае аварийной ситуации система автоматически прекращает зарядку, что повышает уровень безопасности.

Подробная схема контактов

Tesla Connector имеет пять основных контактов, каждый из которых выполняет отдельную функцию в процессе зарядки. Отличительной особенностью этого коннектора является интеграция контактов для зарядки переменным и постоянным током в одном разъеме, что позволяет избежать использования отдельных портов для разных типов зарядки.

Контакты Tesla Connector расположены так, чтобы обеспечить надежное соединение и минимизировать потери энергии. Кроме того, благодаря механизму автоматической блокировки, подключенный разъем остается зафиксированным до завершения процесса зарядки. Это повышает безопасность и предотвращает случайный разрыв контакта во время зарядного цикла.

Основные контакты Tesla Connector:

• L1 (Фаза 1 AC или +DC): передает переменный ток при AC зарядке или положительный контакт при DC зарядке
• L2 (Фаза 2 AC или -DC): служит нейтральным контактом при AC зарядке или отрицательным при DC зарядке
• PE (Protective Earth, заземление): обеспечивает электробезопасность во время зарядки: обеспечивает электробезопасность во время
• PP (Proximity Pilot, определение штекера): передает сигнал о физическом подключении коннектора к автомобилю
• CP (Control Pilot, контрольный пилот)используется для обмена информацией между зарядной станцией и автомобилем: используется для обмена информацией между зарядной станцией и автомобилем

Контрольный пилот (CP) играет ключевую роль в системе безопасности, поскольку именно он регулирует начало и завершение зарядки, а также контролирует уровень мощности, чтобы избежать перегрузки сети или перегрева аккумулятора.

Отличительной особенностью разъема является то, что при подключении к зарядному устройству контакты сжимаются под определенным углом, что обеспечивает надежное соединение даже в случае износа разъема или механической нагрузки. В сочетании с автоматической блокировкой это позволяет избежать искрообразования и повысить долговечность компонентов.

Совместимость и адаптеры и адаптеры

Поскольку Tesla Connector является собственным стандартом компании Tesla, он не совместим с общепринятыми стандартами без дополнительных адаптеров. Однако для удобства пользователей Tesla выпустила несколько адаптеров, которые позволяют заряжать автомобили Tesla на станциях сторонних операторов или использовать Tesla Supercharger для зарядки электромобилей других марок.

Адаптеры, доступные для Tesla Connector:

• J1772 Адаптер - позволяет подключать автомобили Tesla к зарядным станциям уровня 2, которые используют стандарт J1772. Это распространенное решение для медленной зарядки в Северной Америке.
• Адаптер CHAdeMO Адаптер CHAdeMO - используется для зарядки Tesla на станциях CHAdeMO, которые популярны в Японии и США. Хотя этот стандарт постепенно теряет популярность, некоторые зарядные сети все еще его поддерживают.
• CCS Combo 1 Адаптер CCS Combo 1 - адаптер для зарядки Tesla на станциях CCS1 в Северной Америке. Он позволяет подключать автомобиль к скоростным станциям постоянного тока, которые не поддерживают Tesla Connector.
• CCS Combo 2 Адаптер CCS Combo 2 - переходник, используемый в Европе для подключения к CCS2-станциям. Он необходим для владельцев более старых моделей Tesla, которые не имеют встроенного CCS2-

С 2022 года Tesla начала открывать свою сеть Supercharger для электромобилей других марок. В некоторых регионах владельцы автомобилей с CCS2 могут заряжаться на станциях Tesla с помощью специального адаптера, что расширяет возможности использования Supercharger. Благодаря адаптерам владельцы Tesla могут заряжать свои автомобили не только в сети Tesla, но и на станциях сторонних операторов.

Помимо публичных зарядных станций, Tesla предлагает домашние решения, такие как Wall Connector - настенное зарядное устройство, поддерживающее зарядку переменным током с мощностью до 22 кВт. Он может быть подключен как к стандартной розетке, так и к трехфазной сети для более быстрой зарядки.

В 2023 году Tesla представила специальный встроенный адаптер Magic Dock, который интегрируется прямо в корпус зарядной станции Supercharger и позволяет электромобилям с разъемом CCS1 заряжаться без дополнительных переходников. Это решение стало ключевым для открытия Supercharger-сети в США для других брендов, ведь Magic Dock автоматически подает соответствующий тип коннектора в зависимости от модели авто, обеспечивая совместимость с CCS1 без потери скорости зарядки.

Как работает Tesla Connector

Tesla Connector функционирует по стандартному принципу для зарядных устройств электромобилей, однако имеет некоторые уникальные особенности, которые отличают его от других разъемов. Процесс зарядки происходит в несколько этапов и включает как физическое соединение, так и обмен данными между автомобилем и зарядной станцией.

Подключение коннектора к автомобилю

Пользователь вставляет штекер в зарядный порт электромобиля Tesla. Благодаря эргономичному дизайну подключение осуществляется легко и может выполняться одной рукой.

Проверка и блокировка

После подключения происходит автоматическая проверка контакта, а специальный механизм блокирует разъем в зарядном порту. Это гарантирует, что коннектор не будет случайно выдернут во время зарядки.

Обмен данными через контрольный пилот (CP) через контрольный пилот (CP)

Контакт CP начинает передавать информацию между автомобилем и зарядным устройством. Автомобиль сообщает об уровне заряда батареи, а зарядная станция устанавливает оптимальные параметры подачи тока.

Начало зарядного процесса

Когда система определяет, что все условия безопасной зарядки выполнены, подается напряжение. Если зарядка выполняется переменным током (AC), преобразование электроэнергии осуществляется внутренним зарядным устройством автомобиля. При зарядке постоянным током (DC) электроэнергия поступает непосредственно к батарее.

Контроль уровня тока и напряжения

Tesla Connector поддерживает динамическую регулировку мощности зарядки. Если батарея сильно разряжена, мощность может быть повышена для быстрого пополнения заряда. Когда уровень заряда достигает 80-90%, скорость зарядки снижается, чтобы избежать перегрева.

Завершение зарядки и разблокировка коннектора

Когда заряд достигает заданного уровня или пользователь останавливает процесс вручную через мобильное приложение Tesla, подача электроэнергии прекращается. Коннектор автоматически разблокируется, и его можно вынуть из порта.

Tesla Connector также поддерживает функцию предварительного прогрева батареи перед зарядкой. Это особенно полезно в холодную погоду, когда аккумулятор может не принимать максимальную мощность из-за низкой температуры.

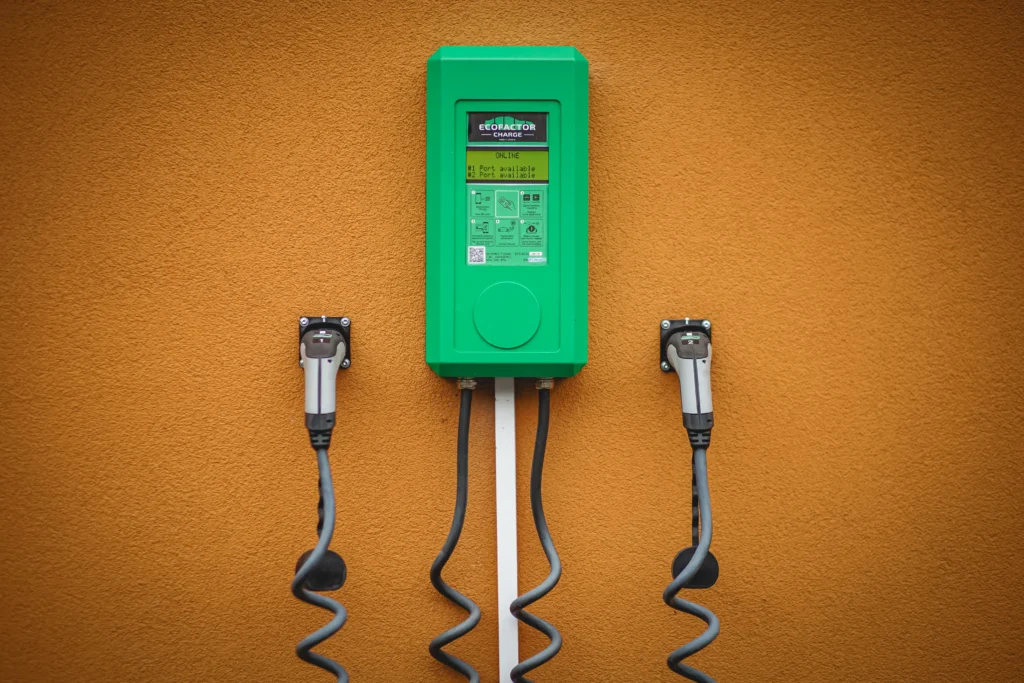

ECOFACTOR: Инновационные технологии для экологической зарядки электромобилей

В компании ЭКОФАКТОР мы специализируемся на создании передовых решений для зарядки электрических автомобилей, ориентируясь на высокую эффективность и уменьшение экологического воздействия. Наша цель - снижать энергопотребление, оптимизировать процесс зарядки и продлевать срок службы аккумуляторов. Мы предлагаем зарядные станциикоторые соответствуют самым высоким стандартам безопасности и эффективности, обеспечивая комфорт и надежность для каждого пользователя.

Кроме основных зарядных устройств, мы также предлагаем кабели и переходникисоответствующие европейским стандартам и обеспечивающие надежное подключение в любых условиях. Владельцы Tesla Model 3 могут воспользоваться нашими интеллектуальными решениями для мониторинга и оптимизации энергопотребления, что позволяет быстро и стабильно заряжать автомобиль.

Мы постоянно совершенствуем наши технологии, интегрируя новейшие разработки для обеспечения еще более удобного и экономичного процесса зарядки. Наши инновационные решения помогают:

1. Уменьшить расходы на электроэнергиюТехнологии ECOFACTOR позволяют значительно снижать потребляемую энергию, что помогает уменьшить расходы на зарядку электромобилей.
2. Улучшить эффективность зарядки:: Благодаря специальным алгоритмам мы минимизируем энергетические потери, что позволяет максимально использовать подаваемую мощность.
3. Управлять зарядкой через мобильное приложение:Наши системы позволяют водителям контролировать весь процесс зарядки через мобильное приложениедоступный для iOS і Андроид. Это дает возможность мониторить уровень заряда, выбирать лучшее время для зарядки и получать полную аналитику потребляемой энергии.
4. Способствовать сохранению окружающей среды:Зарядные станции ECOFACTOR способствуют снижению выбросов CO₂ и помогают внедрять чистую энергию в нашу инфраструктуру.

Выбор решений от ЭКОФАКТОР - это инвестиция не только в удобство, но и в устойчивое развитие. Наши технологии помогают экономить на энергопотреблении и обеспечивают максимальный комфорт для пользователей.

Мы активно расширяем сеть зарядных станций и предоставляем доступ к карты зарядных станцийчтобы помочь водителям найти ближайшие точки для быстрой и безопасной зарядки по всей территории.

Сравнение с другими коннекторами

Tesla Connector имеет несколько отличий от других стандартов зарядки, таких как CCS, CHAdeMO и J1772. Основная особенность заключается в том, что Tesla объединила возможности переменного и постоянного тока в одном компактном разъеме, тогда как большинство других стандартов используют отдельные контакты для разных типов зарядки.

CCS (Combined Charging System) является одним из наиболее распространенных стандартов в Европе и Северной Америке. В отличие от Tesla Connector, CCS использует два дополнительных контакта для передачи постоянного тока, а зарядные станции, которые его поддерживают, могут работать с различными марками электромобилей. Однако разъем CCS значительно больше Tesla Connector, а процесс подключения сложнее из-за наличия дополнительных контактов.

CHAdeMO - это стандарт, который широко используется в Японии и частично в США. Он поддерживает только скоростную зарядку постоянным током и требует отдельного порта для подключения. Tesla ранее предлагала адаптер CHAdeMO, но сейчас этот стандарт теряет популярность из-за низкой мощности зарядки (до 100 кВт) по сравнению с современными решениями.

J1772 используется для зарядки переменным током в Северной Америке. Он не поддерживает быструю зарядку постоянным током, поэтому владельцы Tesla могут подключаться к таким станциям только через адаптер J1772. Основное отличие в том, что J1772 является универсальным стандартом для общественных AC-станций, тогда как Tesla Connector используется преимущественно в инфраструктуре Tesla.

Таким образом, Tesla Connector имеет преимущество в компактности и поддержке двух режимов зарядки без необходимости использования отдельных портов. Однако его основным ограничением является то, что большинство станций в Северной Америке, кроме Tesla Supercharger, не поддерживают этот стандарт без дополнительных адаптеров.

Какая розетка используется с Tesla Connector

Tesla Connector может подключаться к различным розеткам в зависимости от способа зарядки.

Для домашнего использования Tesla предлагает Wall Connector - настенное зарядное устройство, которое подключается к стандартным розеткам на 240 В или трехфазной сети. Самыми распространенными вариантами являются:

• NEMA 14-50 - розетка на 240 В, которая обеспечивает зарядку с мощностью до 11-22 кВт. Это один из лучших вариантов для установки в гараже или на парковочном месте.
• NEMA 5-15 - стандартная бытовая розетка на 120 В, которая обеспечивает медленную зарядку с максимальной мощностью около 1,8 кВт.

Для скоростной зарядки Tesla Connector используется на станциях Supercharger, которые работают на высоком напряжении и поддерживают постоянный ток. В этом случае никаких дополнительных розеток не требуется - пользователь просто подключает коннектор к автомобилю.

Tesla также предлагает мобильное зарядное устройство с различными переходниками, что позволяет заряжать автомобиль от различных типов розеток в дороге.

Региональное использование

В разных странах Tesla использует разные стандарты зарядки, что связано с местными требованиями и существующей инфраструктурой.

В Северной Америке Tesla Connector является стандартным разъемом для всех автомобилей Tesla, а сеть Supercharger поддерживает только этот формат. Однако в последнее время Tesla начала открывать свои станции для электромобилей других марок через адаптеры CCS1.

В Европе все новые модели Tesla, такие как Model 3 и Model Y, оснащены разъемом CCS2. Это связано с тем, что в Европейском Союзе CCS2 является стандартом для скоростной зарядки. Более старые модели, такие как Model S и Model X, могут использовать переходники для подключения к CCS2.

В Японии Tesla изначально поддерживала CHAdeMO, поскольку этот стандарт является основным в стране. Однако новые модели Tesla в Японии оснащаются CCS2 или поддерживают адаптеры для CCS.

В целом, Tesla Connector остается доминирующим в Северной Америке, тогда как в Европе и других регионах компания постепенно переходит на CCS2.

Совместимость с автомобилями

Tesla Connector совместим со всеми автомобилями Tesla, произведенными для рынка Северной Америки. К ним относятся:

• Модель S
• Модель 3
• Модель X
• Модель Y

Более старые версии Model S и Model X используют такой же разъем, но могут потребовать адаптеров для подключения к новым типам зарядных станций.

В последнее время несколько крупных автопроизводителей объявили о переходе на Tesla Connector. Например, Ford, General Motors, Rivian и несколько других компаний заявили, что их будущие электромобили будут оснащены этим стандартом или будут поддерживать его через адаптеры.

Это означает, что Tesla Connector может постепенно стать более распространенным среди других марок электромобилей, особенно в Северной Америке.

Заключение

Tesla Connector - это зарядный разъем, который сочетает возможности зарядки переменным и постоянным током в одном компактном корпусе. Его основные преимущества - удобство использования, компактный размер и поддержка быстрой зарядки постоянным током.

Тем не менее, по сравнению с другими стандартами, такими как CCS, Tesla Connector пока не является универсальным решением и требует использования адаптеров для подключения к сторонним станциям.

Благодаря открытию сети Supercharger для других автомобилей и поддержке этого стандарта другими автопроизводителями, Tesla Connector может стать одним из доминирующих разъемов для электромобилей в будущем.
