CHAdeMO 2.0 Connector: повний огляд, характеристики, схема та сумісність

Зарядка електромобілів постійно вдосконалюється, і одним із найважливіших напрямів є розвиток швидкісної зарядної інфраструктури. Стандарти зарядки постійним струмом (DC) є ключовими для довгих поїздок та швидкого поповнення енергії. Одним із перших і найбільш поширених таких рішень у світі став стандарт CHAdeMO, який виник у Японії. З роками технологія зазнавала змін, і одним із її значних оновлень стала версія CHAdeMO 2.0.

Нагадуємо, що ви можете придбати домашні та комерційні зарядні станції у нашому інтернет-магазині, а також скористатися публічними зарядними станціями ECOFACTOR, які розташовані по всій Україні. Для зручного доступу до зарядної інфраструктури рекомендуємо використовувати наш мобільний додаток, який доступний на iOS та Android.

Ця версія має підвищену потужність зарядки, нові функціональні можливості та орієнтована на збереження зворотної сумісності з попередніми моделями. У цій статті розглянемо докладно, що таке CHAdeMO 2.0, як він працює, де використовується і чим відрізняється від інших стандартів швидкої зарядки.

Що таке CHAdeMO 2.0 Connector

CHAdeMO (від “CHArge de MOve”) – це японський стандарт швидкої зарядки постійним струмом, який розробили компанії TEPCO, Nissan, Mitsubishi, Subaru та Toyota. CHAdeMO 2.0 – це оновлена версія стандарту, представлена в 2018 році, яка дозволяє здійснювати зарядку з потужністю до 400 кВт теоретично, але на практиці станцій із такою потужністю майже немає через обмеження батарей авто (зазвичай до 200 кВт). Головна мета цієї версії – підтримка більш ємних акумуляторів нових електромобілів і додавання функцій двонаправленої зарядки.

На відміну від CCS (Combined Charging System), який розвивався переважно в Європі та США, CHAdeMO з самого початку мав сильні позиції на японському та азійському ринку. Версія 2.0 покликана не лише зберегти ці позиції, а й створити платформу для подальшого розвитку в напрямі технології V2G (vehicle-to-grid), яка дозволяє автомобілям віддавати енергію назад у мережу.

Технічні характеристики

CHAdeMO 2.0 є логічним продовженням першого покоління роз’єму, який використовувався для зарядки електромобілів постійним струмом упродовж понад десятиліття. Ця версія була представлена як відповідь на потреби нового покоління електромобілів з великою ємністю батарей, а також як місток до майбутніх рішень, таких як ChaoJi.

Основна мета CHAdeMO 2.0 – значне підвищення потужності зарядки, розширення можливостей для двонаправленого живлення (V2G, V2H, V2B) та збереження повної сумісності з наявною інфраструктурою. Завдяки цьому перехід до нового рівня відбувається без потреби в повній заміні зарядних станцій або портів на автомобілях.

Технічні параметри CHAdeMO 2.0:

• Тип струму: постійний (DC)
• Максимальна потужність зарядки: Теоретична межа – 400 кВт, але більшість авто та станцій обмежені 100 – 200 кВт
• Максимальна сила струму: до 400 ампер
• Максимальна напруга: 1000 вольт
• Мінімальна напруга для запуску: близько 50 вольт
• Протокол зв’язку: CAN (Controller Area Network)
• Комунікаційна швидкість: до 500 кбіт/с
• Довжина кабелю: зазвичай від 3 до 5 метрів
• Захист: IP54 або вищий, в залежності від конструкції станції
• Механізм блокування: автоматичне фізичне фіксування штекера під час зарядки

Одна з найважливіших функцій CHAdeMO 2.0 – підтримка двонаправленого потоку енергії, яка дозволяє не лише заряджати електромобіль, але й повертати надлишкову енергію назад у мережу, будинок або зовнішні пристрої. Саме завдяки цьому CHAdeMO став піонером технологій V2G, які сьогодні активно розвиваються в Японії, Південній Кореї та частково в Європі.

Окрім цього, CHAdeMO 2.0 реалізує функцію активного обміну даними про температурний стан, рівень заряду, внутрішній опір акумулятора та інші параметри, які зарядна станція враховує при подачі струму. Це забезпечує не лише високу швидкість зарядки, але й стабільність та безпечну експлуатацію упродовж усього циклу зарядки. CHAdeMO 2.0 стане основою для CHAdeMO 3.0 (ChaoJi), який обіцяє потужність до 900 кВт.

Детальна схема контактів

Роз’єм CHAdeMO 2.0 зберігає загальну архітектуру попередніх версій, однак його внутрішнє компонування оптимізовано для покращеної продуктивності та стабільного сигналу на високих рівнях струму і напруги. Контактна група складається з 10 контактів, включаючи 2 силові, 1 заземлення, 4 сигнальні та до 3 опціональних, розміщених у герметичному корпусі з додатковими захисними елементами.

Основні елементи контактної схеми CHAdeMO 2.0:

• DC+ (Positive Power Contact): головний контакт, через який подається позитивний потенціал високовольтного струму. Розрахований на струм до 400 А.
• DC− (Negative Power Contact): контакт, що відповідає за подачу негативного потенціалу. Разом із DC+ утворює головну силову лінію живлення.
• CS (Control Signal): контакт управління, який служить як захисний елемент. Передача сигналу через CS активує початок зарядного процесу лише після повного фізичного з’єднання.
• S (Ground / Safety Earth): захисне заземлення, яке запобігає небезпечному потенціалу на корпусі пристрою. Забезпечує електробезпеку в умовах збоїв або несправностей.
• CAN-H (Controller Area Network High): сигнальна лінія обміну даними, яка передає основну частину команд і телеметрії між авто та зарядною станцією.
• CAN-L (Controller Area Network Low): друга сигнальна лінія CAN-шини, яка формує пару з CAN-H і забезпечує симетричну передачу даних.
• AUX Power (опціонально): допоміжне живлення для комунікаційних пристроїв у системах, де потрібна автономна підтримка сигналів або інтелектуальних функцій. AUX Power застосовується в окремих системах V2G для живлення допоміжних пристроїв.

Кожен із контактів CHAdeMO розташований у строго відведеній секції роз’єму, оточеній ущільнювачами, які перешкоджають потраплянню вологи, пилу та сторонніх предметів. Контакти виготовляються з високомідного або срібловмісного сплаву з антикорозійним покриттям, що дозволяє витримувати високі температури та інтенсивне навантаження протягом багатьох циклів зарядки.

Фізична форма роз’єму велика та міцна, із зручними ребрами жорсткості, ручкою та механізмом блокування. Через високу потужність кабель CHAdeMO зазвичай товстий, із кількома шарами ізоляції та вбудованим датчиком температури, який дозволяє уникнути перегріву при зарядці на високій потужності.

Для зарядних станцій, що підтримують V2G, внутрішня схема контактів має подвійний напрямок передачі струму. Це означає, що ті самі силові контакти здатні не лише приймати енергію, але й повертати її до зовнішніх систем зберігання або в електромережу.

Сумісність та адаптери

CHAdeMO 2.0 зберігає повну сумісність з попередніми версіями, що дозволяє заряджати старі моделі електромобілів на нових станціях і навпаки. Проте цей стандарт не сумісний із CCS без спеціальних адаптерів.

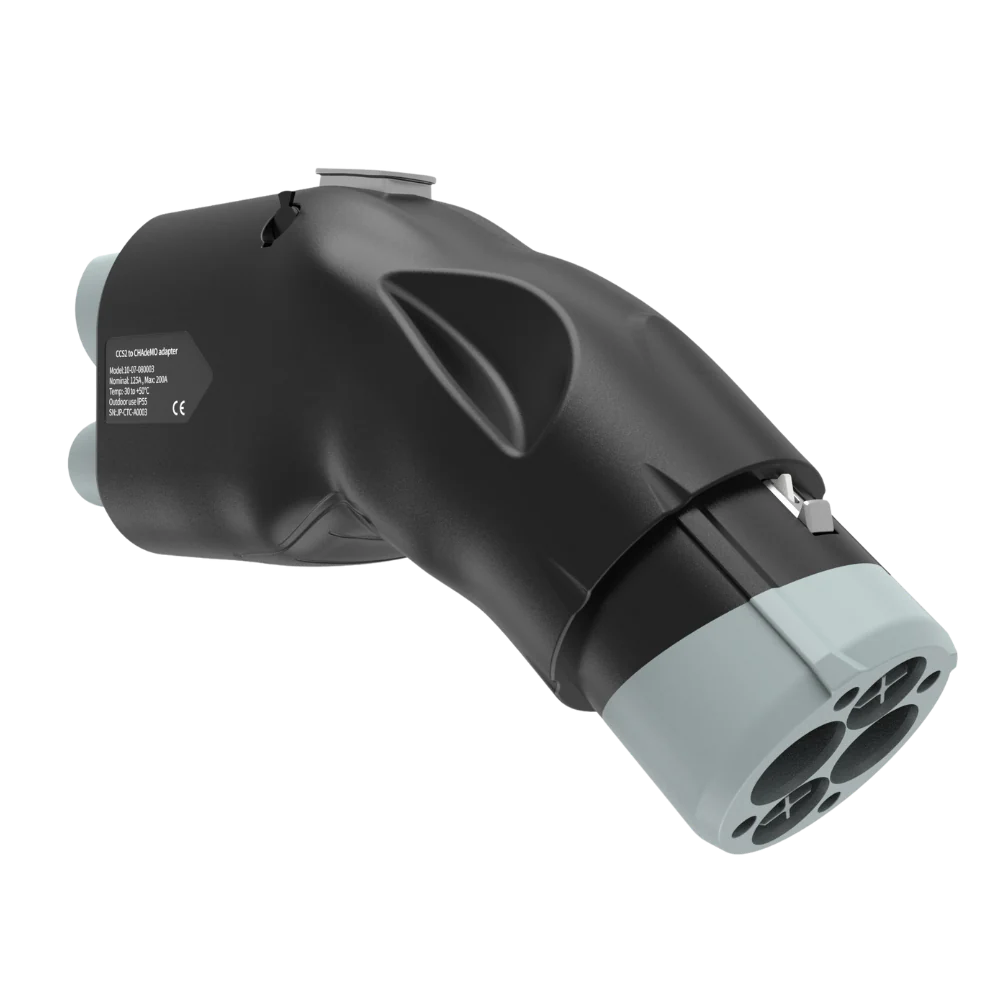

Доступні адаптери:

• CHAdeMO to CCS Combo: використовуються для підключення електромобіля з роз’ємом CHAdeMO до CCS-станцій. Адаптери дорогі, важкі та малопоширені.
• CCS to CHAdeMO: рідкісні рішення, які використовуються у зворотному напрямку. Деякі версії підтримують V2G.
• Tesla CHAdeMO Adapter: спеціальний адаптер для зарядки Tesla (у США та Японії) через CHAdeMO-станції.

Варто зазначити, що перехідники між CHAdeMO і CCS у багатьох країнах мають сертифікаційні обмеження, тому не завжди доступні для широкого використання.

Як працює CHAdeMO 2.0 Connector

Принцип роботи CHAdeMO 2.0 базується на стабільному фізичному з’єднанні, цифровому обміні даними та подачі високовольтного струму. Після фізичного підключення конектора до автомобіля активується CAN-зв’язок між обома пристроями. Автомобіль передає інформацію про стан батареї, а зарядна станція адаптує потужність та напругу відповідно до потреб.

Основні етапи роботи:

• Підключення кабелю та ініціалізація зв’язку
• Автентифікація користувача (залежно від системи оплати)
• Обмін інформацією про стан батареї
• Установлення максимальної потужності
• Початок зарядки
• Динамічне регулювання струму в процесі зарядки
• Завершення зарядки та безпечне відключення

У CHAdeMO 2.0 реалізовано вдосконалені алгоритми для виявлення аномалій: перегрів, обрив зв’язку, механічне пошкодження. Усі подібні ситуації викликають негайне припинення зарядки.
