Type 2 Конектор для електричних автомобілів: детальний огляд

Електричні автомобілі вже не є чимось новим для сучасного світу, а їх популярність зростає з кожним роком. Однак з розширенням ринку електричних транспортних засобів з’являється і новий виклик: різноманітність стандартів зарядних конекторів. Це створює певні труднощі для власників електромобілів, адже кожен тип конектора має свої особливості та вимоги до зарядних станцій. Одним із найбільш поширених і стандартизованих варіантів для зарядки електричних автомобілів у Європі є Type 2 конектор, який став основним стандартом з 2013 року і продовжує активно використовуватися як для домашнього, так і для публічного заряджання.

Нагадуємо, що ви можете придбати домашні та комерційні зарядні станції у нашому інтернет-магазині, а також скористатися публічними зарядними станціями ECOFACTOR, які розташовані по всій Україні. Для зручного доступу до зарядної інфраструктури рекомендуємо використовувати наш мобільний додаток, який доступний на iOS та Android.

Але що ж робить Type 2 конектор таким важливим для майбутнього електричної мобільності? Як він працює, як швидко заряджає електричні автомобілі і в чому його переваги порівняно з іншими типами конекторів? У цій статті ми розглянемо всі ці питання, а також розберемо, чому Європейський Союз обрав цей стандарт, щоб забезпечити сумісність між різними типами зарядних станцій та автомобілів.

Що таке Type 2 Конектор?

Type 2 – це роз’єм для зарядки електричних автомобілів, який став стандартом для всіх зарядних станцій у Європейському Союзі. Цей конектор був обраний як основний стандарт у 2013 році для зарядки на змінному струмі (AC). Роз’єм має 7 пінів, що дозволяють проводити як однофазне, так і трифазне заряджання. Завдяки цьому, він може працювати з різними типами зарядних станцій – від повільних домашніх розеток до швидких публічних зарядних станцій.

Основною метою впровадження Type 2 було забезпечити універсальність і зручність для власників електричних автомобілів. Раніше існувала велика кількість різних стандартів конекторів для зарядки, що ускладнювало процес використання публічних зарядних станцій. Однак з часом Type 2 став найбільш популярним і впізнаваним конектором, і тепер він є стандартом для більшості електричних автомобілів на європейському ринку.

Характеристики та принцип роботи Type 2 Конектора

Type 2 конектор має 7 пінів, кожен з яких виконує свою функцію. Два з пінів використовуються для обміну даними між автомобілем і зарядною станцією, що дозволяє відстежувати процес зарядки та регулювати потужність. Ці піні важливі для забезпечення безпеки та ефективності процесу зарядки, оскільки вони дозволяють системі виявляти, коли автомобіль підключений до зарядної станції, та активувати механізм блокування, щоб запобігти випадковому відключенню.

Ще одним важливим аспектом є можливість Type 2 конектора працювати як з однофазним, так і з трифазним змінним струмом. Це дозволяє використовувати конектор як для повільної зарядки вдома за допомогою стандартної розетки, так і для швидкої зарядки на публічних зарядних станціях, де потужність може досягати до 22 кВт у трифазному режимі.

Типово Type 2 конектор має такі характеристики:

• 7 пінів для передачі даних і живлення.
• Може передавати до 43 кВт потужності.
• Підтримує трифазне та однофазне заряджання.
• Максимальна напруга: 500 В.

Швидкість зарядки з Type 2 Конектором

Однією з основних переваг Type 2 конектора є його здатність забезпечувати швидке заряджання електричних автомобілів. Наприклад, за допомогою публічної зарядної станції потужністю 22 кВт, автомобіль на базі конектора Type 2 може зарядити до 125 км пробігу всього за одну годину.

Загалом, швидкість зарядки залежить від кількох факторів, таких як потужність зарядної станції, поточний рівень заряду батареї та тип зарядного пристрою. У середньому, якщо батарея заряджена на 80%, то залишкові 20% будуть заряджатися значно повільніше, незалежно від типу конектора. Це пов’язано з особливостями хімії батарей, що вимагають обережного підходу до останніх етапів зарядки для продовження терміну служби акумулятора.

Сумісність та адаптери

Type 2 конектор отримав широке поширення в Європі і є стандартом для багатьох зарядних станцій. Однак на ринку ще можна зустріти інші типи конекторів, зокрема, Type 3 або CHAdeMO. Для того, щоб використовувати ці старі типи конекторів на публічних зарядних станціях, можуть знадобитися спеціальні адаптери.

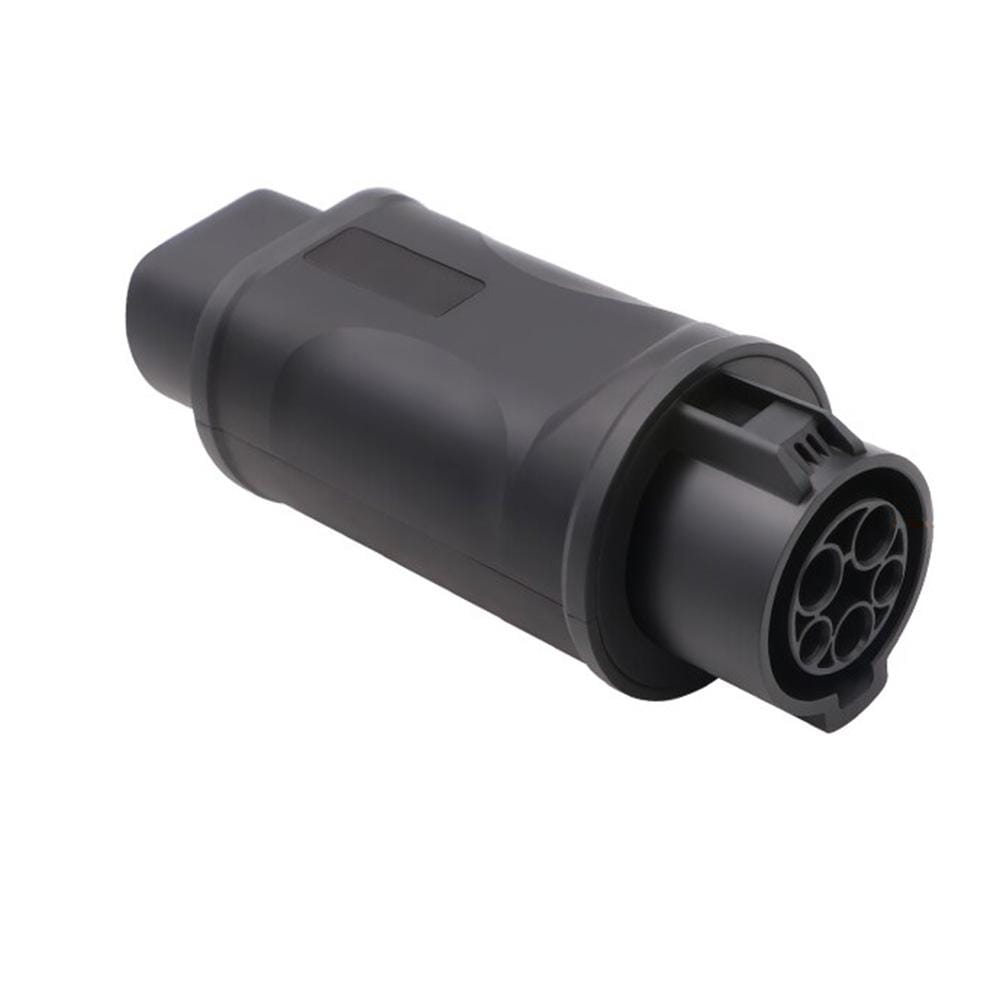

Наприклад, якщо ви маєте електричний автомобіль з конектором Type 2, а станція підтримує тільки старий Type 3 роз’єм, ви можете придбати адаптер, що дозволить вам підключити автомобіль до зарядної станції без проблем. Ці адаптери доступні через різних виробників, таких як Renault та інші, і забезпечують сумісність між різними типами зарядних станцій і автомобілів.

Combo 2 Конектор: швидка зарядка та інші можливості

Окремо варто зазначити варіант Type 2 конектора, який має додаткові піні для швидкої зарядки – це Combo 2 (CSS Type 2) конектор. Цей конектор використовується для системи комбінованої зарядки, що дозволяє передавати постійний струм (DC) без необхідності конвертувати змінний струм у постійний.

Завдяки додатковим пинам для постійного струму, Combo 2 дозволяє здійснювати швидку зарядку з потужністю до 350 кВт, що значно скорочує час зарядки порівняно з звичайним Type 2 конектором. Цей стандарт використовується на багатьох публічних зарядних станціях для швидкої зарядки.

У підсумку, Type 2 конектор є основним стандартом зарядки для електричних автомобілів у Європі. Його універсальність, сумісність з однофазним та трифазним змінним струмом, а також можливість забезпечення швидкої зарядки робить його ідеальним вибором для більшості користувачів електричних автомобілів. Завдяки впровадженню цього стандарту, користувачі електричних автомобілів отримують зручний та універсальний спосіб підключення до зарядних станцій по всій Європі.

Різниця між конекторами Type 1 і Type 2 для електричних автомобілів

З зарядними конекторами для електричних автомобілів виникає певна плутанина, адже на ринку існує кілька стандартів, і важливо розуміти, який з них підходить для вашого автомобіля. Найпоширенішими є конектори Type 1 і Type 2. Їх головна функція – це забезпечити підключення електричного автомобіля до зарядної станції для поповнення енергії в акумуляторі. Однак кожен з цих конекторів має свої особливості, що визначають, де і як їх можна використовувати. У цій статті ми розглянемо, чим вони відрізняються один від одного, які переваги кожного типу та як вибрати правильний конектор для вашого авто.

Type 1

Конектор Type 1 використовується переважно в електричних автомобілях, що продаються на ринках Північної Америки, Японії та інших азійських країнах. Він має п’ять пінів, з яких три піні відповідають за передачу електричної енергії, два інші служать для обміну даними між автомобілем і зарядною станцією. Це однофазний конектор, що означає, що він підходить для зарядки з потужністю до 19,2 кВт. Конектор Type 1 оснащений механізмом замка, який утримує його на місці під час зарядки, запобігаючи випадковому відключенню.

Характеристики:

• Кількість пінів: 5
• Тип струму: однофазний
• Максимальна потужність: до 19,2 кВт
• Особливість: механізм замка для фіксації конектора
• Підходить для: Північної Америки, Японії та деяких інших азійських країн

Type 2

Конектор Type 2 є стандартом для зарядки в Європі і має сім пінів. Це більш універсальний варіант, який підтримує як однофазне, так і трифазне заряджання, що дозволяє отримувати потужність до 22 кВт на трифазних зарядних станціях. Оскільки цей конектор має більшу кількість пінів, він забезпечує більш стабільну передачу енергії та комунікацію між автомобілем і зарядною станцією. Крім того, конектор Type 2 не має механічного замка, але замість цього використовує систему блокування, яка автоматично фіксує конектор під час зарядки, забезпечуючи його безпеку.

Характеристики:

• Кількість пінів: 7
• Тип струму: однофазний і трифазний
• Максимальна потужність: до 22 кВт на трифазному струмі
• Особливість: система автоматичного блокування
• Підходить для: Європи та більшості електричних автомобілів на європейському ринку

Основні відмінності між Type 1 і Type 2

1. Кількість пінів і типи зарядки

Кабель Type 1 має 5 пінів і підтримує лише однофазну зарядку, що робить його підходящим для домашніх умов або зарядних станцій із обмеженою потужністю. Кабель Type 2 має 7 пінів і підтримує як однофазну, так і трифазну зарядку, що робить його більш універсальним для різних типів зарядних станцій, зокрема для швидкої зарядки.

2. Застосування

Type 1 найбільш поширений у Північній Америці та Японії, тоді як Type 2 є стандартом для Європи. Власники електричних автомобілів у Європі зазвичай використовують Type 2 кабелі для підключення до домашніх і публічних зарядних станцій. Це також дозволяє зберігати сумісність між різними зарядними мережами по всьому континенту.

3. Захист і безпека

Type 1 кабелі мають спеціальний замок, який фіксує роз’єм на місці і запобігає випадковому відключенню під час зарядки. У той час як кабелі Type 2 використовують механізм блокування, що дозволяє автомобілю або зарядній станції автоматично заблокувати кабель під час процесу зарядки, що забезпечує більшу безпеку для користувачів.

4. Сумісність з різними автомобілями

Різні автомобілі оснащені різними типами роз’ємів залежно від їх виробництва і ринку. Кабелі Type 1 використовуються в таких моделях, як Nissan Leaf (2012-2017), Mitsubishi Outlander PHEV, Kia Soul EV і інші. В той час як автомобілі, такі як Audi Etron, BMW i3, Jaguar, Renault Zoe і Tesla, зазвичай оснащені роз’ємами Type 2, що робить їх сумісними з більш потужними зарядними станціями.

Який конектор вибрати?

Якщо ви перебуваєте в Європі, ймовірно, ваш автомобіль буде використовувати конектор Type 2, оскільки це стандарт для більшості зарядних станцій на континенті. Однак якщо ви імпортували автомобіль з інших регіонів, де використовуються конектори Type 1, вам слід перевірити, чи сумісні ваші зарядні станції з таким типом роз’єму. Якщо потрібно, можна використовувати адаптери, щоб забезпечити сумісність між різними стандартами.

Вибір між Type 1 і Type 2 залежить від того, де ви знаходитесь, який тип зарядної інфраструктури доступний і який тип конектора має ваш автомобіль.

ECOFACTOR: Рішення для Екологічної та Ефективної Зарядки Електромобілів

У компанії ECOFACTOR ми прагнемо створювати інноваційні продукти для зарядки електричних автомобілів, що поєднують високу ефективність з мінімальним впливом на навколишнє середовище. Наша мета – допомогти знизити енергоспоживання, прискорити процес зарядки та збільшити термін служби акумуляторів. Ми пропонуємо зарядні станції, які відповідають найвищим стандартам безпеки та ефективності, що забезпечує зручність і довговічність для користувачів.

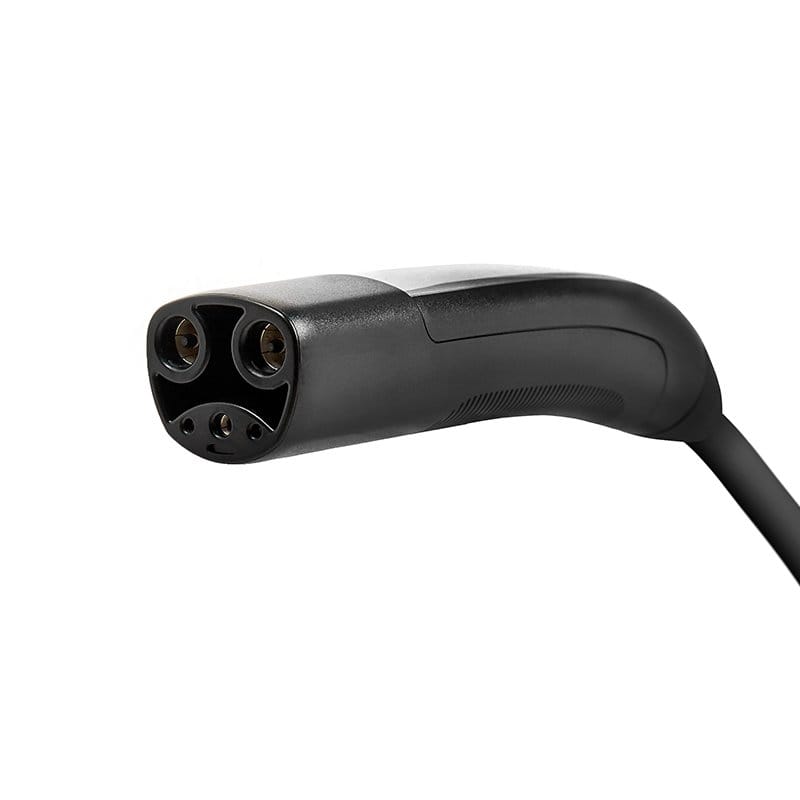

Окрім основних зарядних станцій, ми також пропонуємо кабелі та перехідники, що відповідають європейським стандартам і забезпечують надійне підключення в будь-яких умовах. Власники Tesla Model 3 можуть скористатися нашими інтелектуальними рішеннями для моніторингу та оптимізації енергоспоживання, що дає можливість швидко і стабільно заряджати автомобіль.

Ми постійно працюємо над удосконаленням наших рішень, інтегруючи новітні технології, які роблять процес зарядки ще більш зручним та економічним. Ось як наші інновації допомагають:

• Зменшити витрати на електроенергію – технології ECOFACTOR дозволяють ефективно знижувати споживану енергію, що допомагає зменшити витрати на зарядку електромобілів.
• Покращити ефективність зарядки – завдяки спеціально розробленим алгоритмам ми зменшуємо енергетичні втрати, що дозволяє максимізувати використання потужності.
• Управляти зарядкою через мобільний додаток – наші рішення дозволяють водіям контролювати весь процес зарядки через мобільний додаток, який доступний для iOS і Android. Це дає змогу моніторити рівень заряду, вибирати оптимальний час для зарядки і отримувати повну аналітику споживаної енергії.
• Сприяти збереженню навколишнього середовища – зарядні станції ECOFACTOR сприяють зниженню викидів CO₂ та підтримують перехід до використання чистої енергії.

Вибір рішень від ECOFACTOR – це не лише інвестиція в зручність, але й у сталий розвиток. Наші технології допомагають економити на енергоспоживанні і забезпечують максимальний комфорт для користувачів.

Ми також активно працюємо над розширенням мережі зарядних станцій, надаючи водіям доступ до мапи зарядних станцій, що дозволяє знайти найближчі точки для ефективної і безпечної зарядки по всій території.

Проблеми сумісності між різними стандартами і адаптери

Попри стандартизацію, сумісність між різними типами конекторів все ще може стати проблемою, особливо в тих випадках, коли зарядна станція має інший тип роз’єму. Це може стати на заваді, якщо ви подорожуєте або переїжджаєте в іншу країну, де використовуються інші стандарти. Для таких ситуацій на ринку існують адаптери, які дозволяють підключити автомобіль з конектором Type 1 до зарядної станції, що використовує Type 2, або навпаки. Зазвичай ці адаптери прості у використанні та не впливають на швидкість зарядки або безпеку процесу.

Однак варто звернути увагу на якість таких адаптерів – дешеві аналоги можуть мати проблеми з міцністю та надійністю з’єднання. Також важливо пам’ятати, що в разі використання адаптера, ви, ймовірно, не зможете скористатися швидкісними зарядними станціями, оскільки адаптери не завжди підтримують необхідну потужність.

Як доглядати за зарядними конекторами та продовжити їх термін служби

Зарядні конектори – це важливий елемент інфраструктури електричного автомобіля, і їхній правильний догляд може значно продовжити термін служби. Ось кілька порад щодо того, як доглядати за конекторами:

• Чистота: Завжди очищуйте конектор після використання. Бруд та волога можуть призвести до корозії пінів або порушення контакту. Для чищення використовуйте м’яку тканину без ворсу, щоб уникнути подряпин на поверхні.

• Зберігання: Якщо ви не використовуєте конектор певний час, зберігайте його в сухому місці, щоб уникнути впливу погодних умов, таких як дощ або сніг, які можуть пошкодити електричні компоненти.

• Перевірка на пошкодження: Регулярно перевіряйте конектори на наявність тріщин або інших ушкоджень. Якщо помітили пошкодження, краще відразу замінити кабель або конектор, щоб уникнути потенційно небезпечних ситуацій.

• Заміна гумових ущільнювачів: Гумові ущільнювачі на конекторах забезпечують герметичність і захищають від вологи та пилу. Якщо ущільнювач пошкоджений, його слід замінити, щоб уникнути коротких замикань або корозії.

• Уникання надмірного натягу кабелю: Коли ви підключаєте конектор, не тягніть кабель занадто сильно, оскільки це може призвести до поломки роз’єму або внутрішніх проводів.


Висновок

Конектори Type 1 і Type 2 є основними стандартами для зарядки електричних автомобілів, кожен з яких має свої особливості, переваги та обмеження. Правильний вибір конектора залежить від того, де ви знаходитесь, який тип зарядної інфраструктури доступний, а також від типу вашого автомобіля. Важливою частиною є догляд за зарядними конекторами, щоб вони служили довше і працювали на повну потужність. З розвитком нових технологій і стандартів, майбутнє зарядки виглядає ще більш зручним і швидким, з перспективами бездротових технологій і вдосконалених систем.
